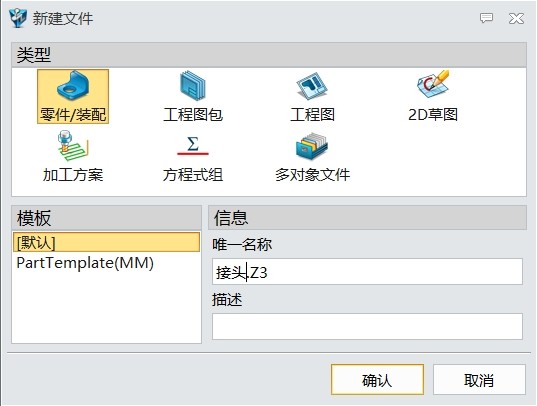

第1步：新建一个名称为接头的零件

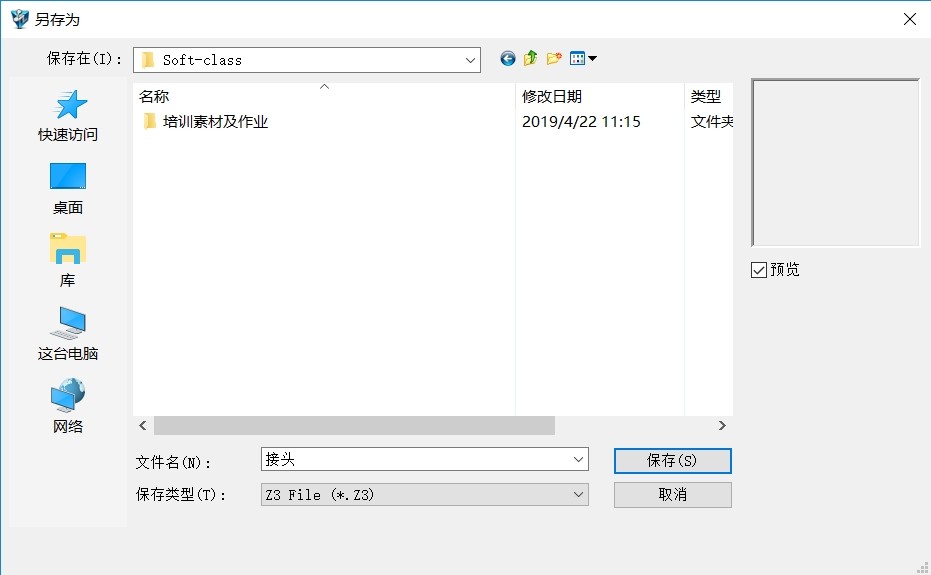

第2步：保存文件名为接头

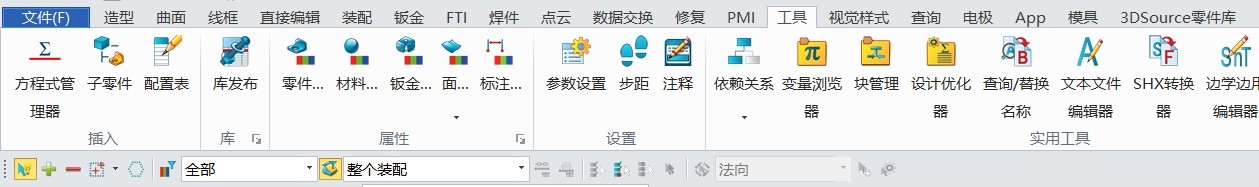

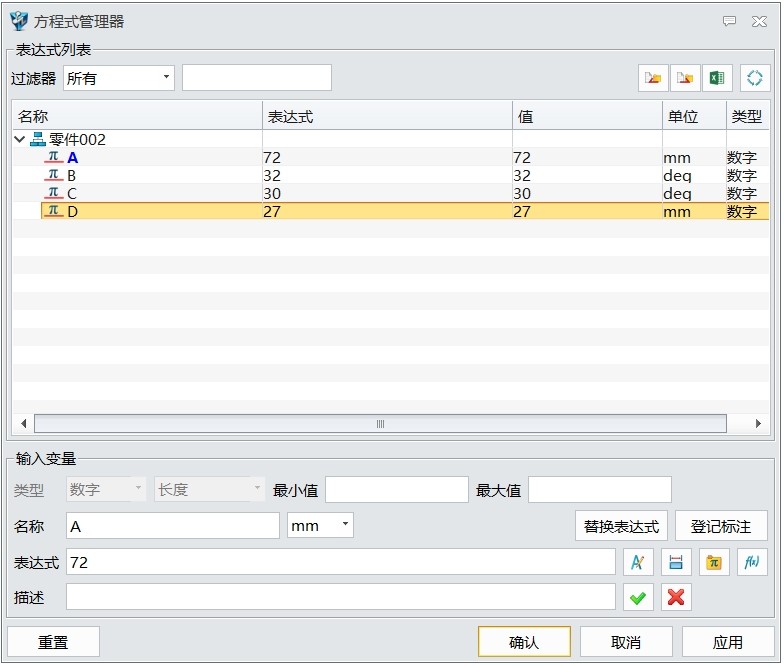

第3步：使用方程式管理器，输入变量参数A=72mm，B=32deg，C=30deg，D=27mm,注意各个变量的单位

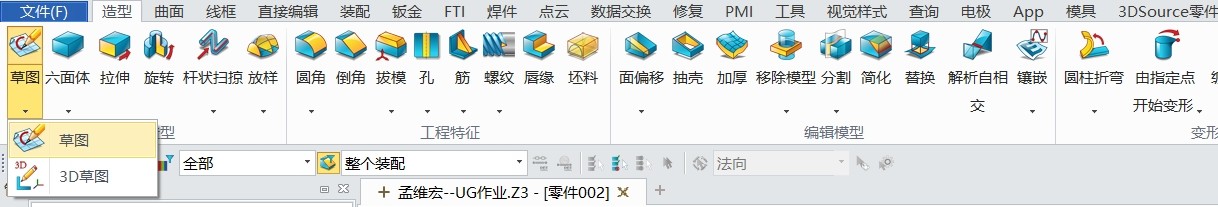

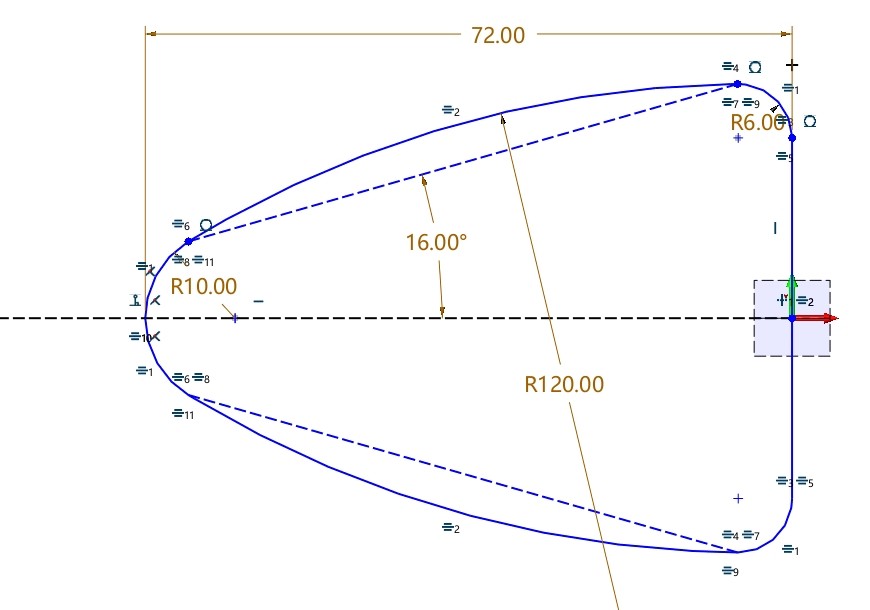

第4步：使用造型页面下的草图，在XY工作平面上创建下面草图

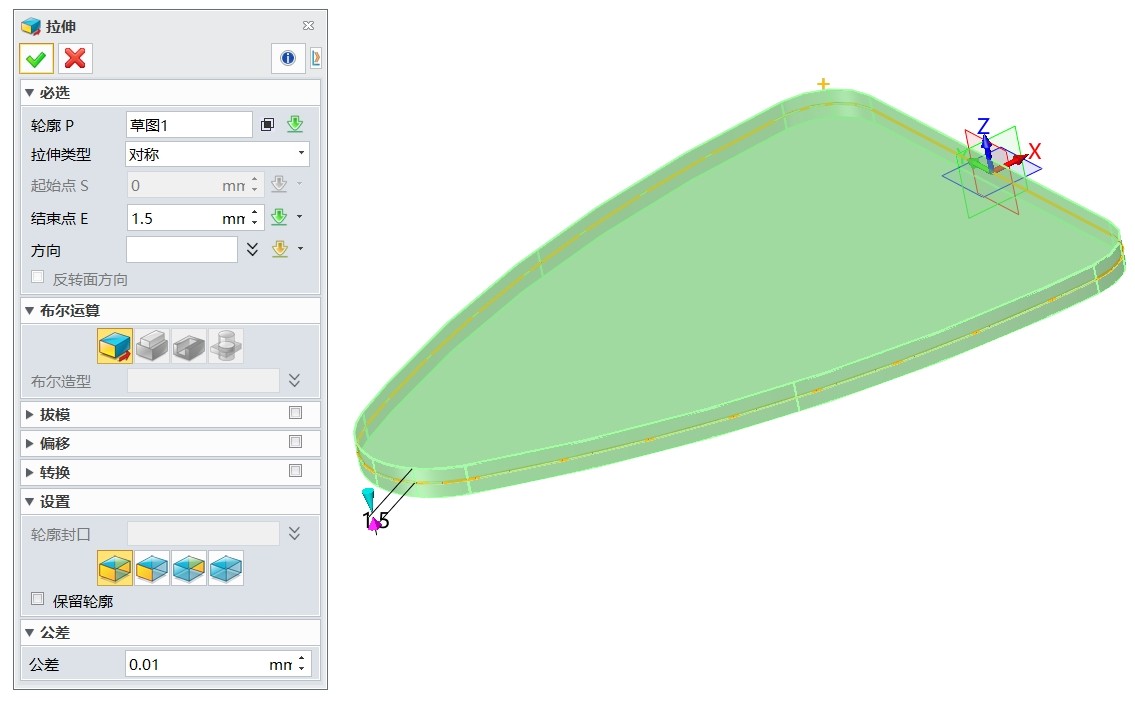

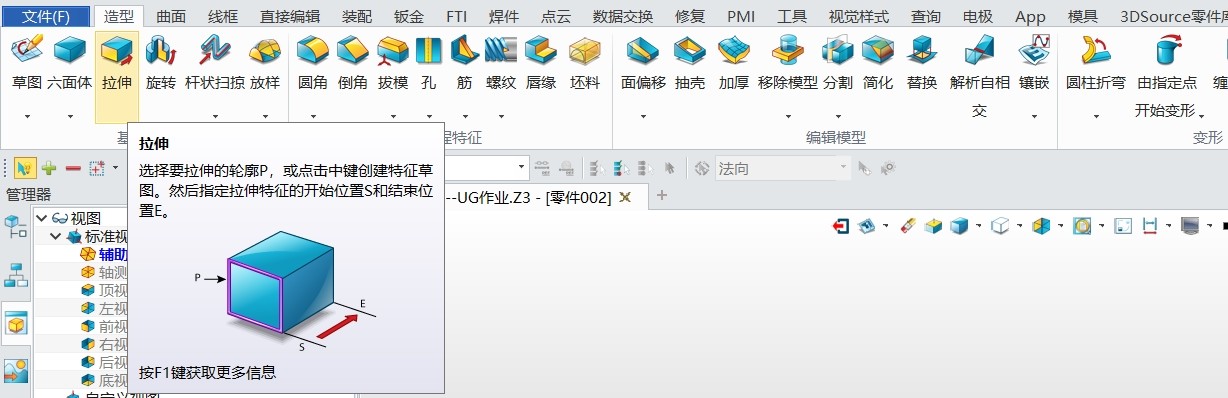

第5步：使用拉伸对上步草图进行拉伸，拉伸类型为对称，结束点为1.5mm

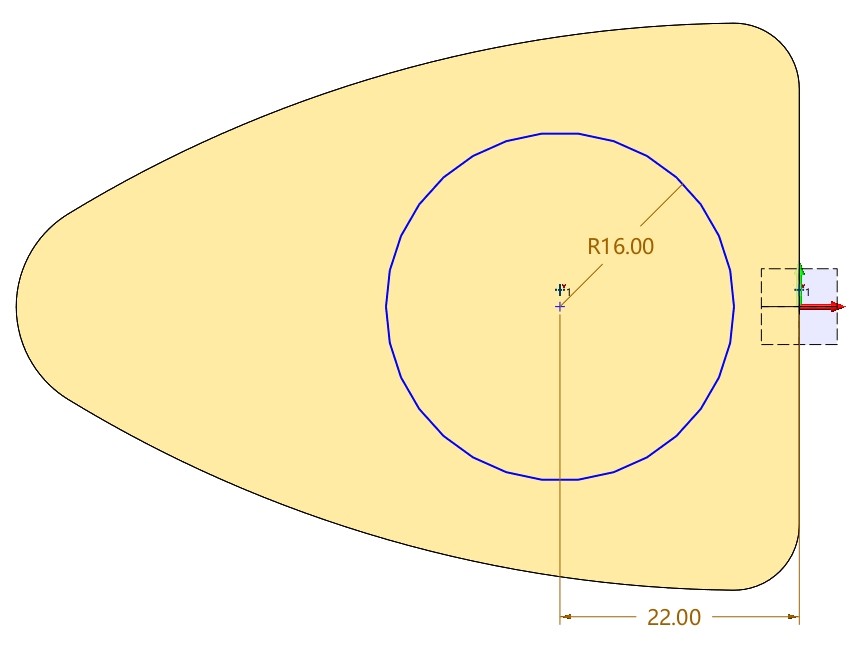

第6步：使用造型页面下的草图，在XY工作平面上创建下面草图

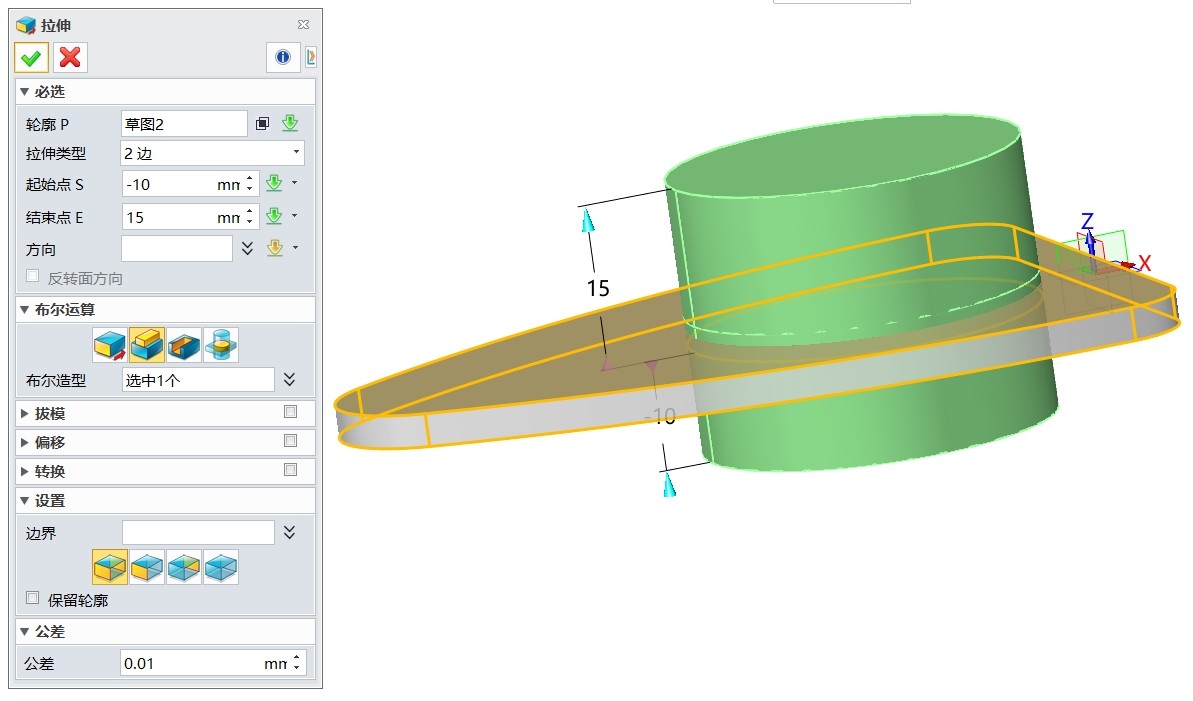

第7步：拾取上步草图进行拉伸，拉伸类型为2边，起始点为-10mm，结束点为15mm，布尔运算为加运算



第8步：使用造型页面下的草图，在YZ工作平面上创建下面草图

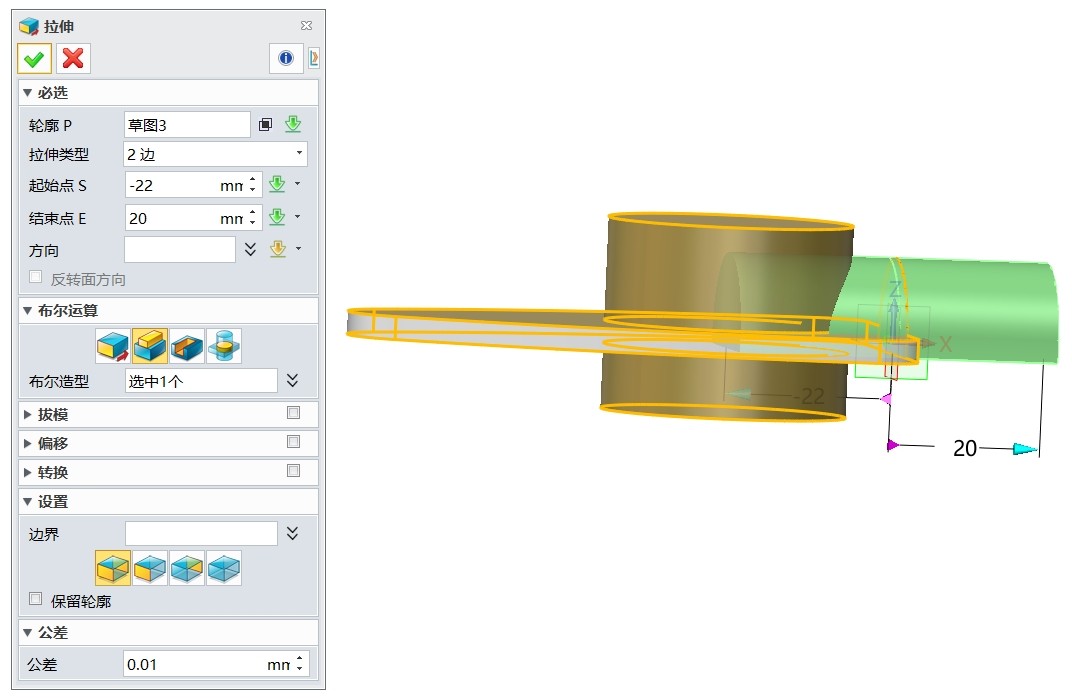

第9步：拾取上步草图进行拉伸，拉伸类型为2边，起始点为-22mm，结束点为20mm，布尔运算为加运算

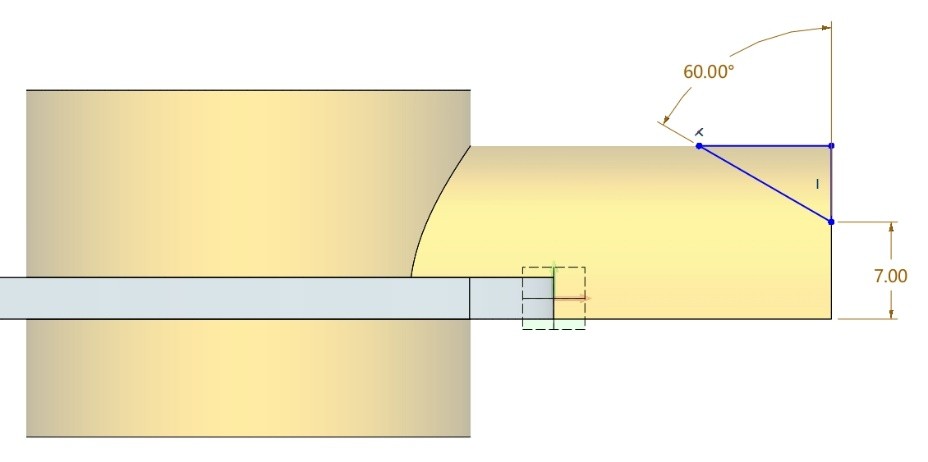

第10步：使用造型页面下的草图，在XZ工作平面上创建下面草图

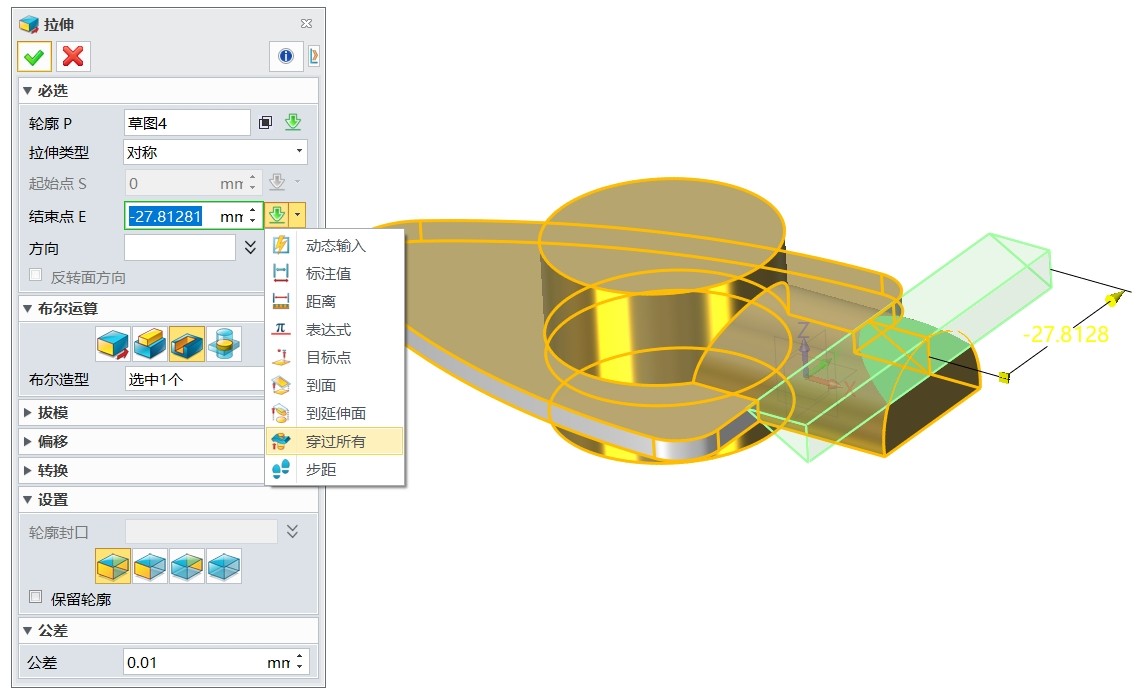

第11步：拾取上步草图进行拉伸，拉伸类型为对称，结束点选择穿过所有，布尔运算为减运算

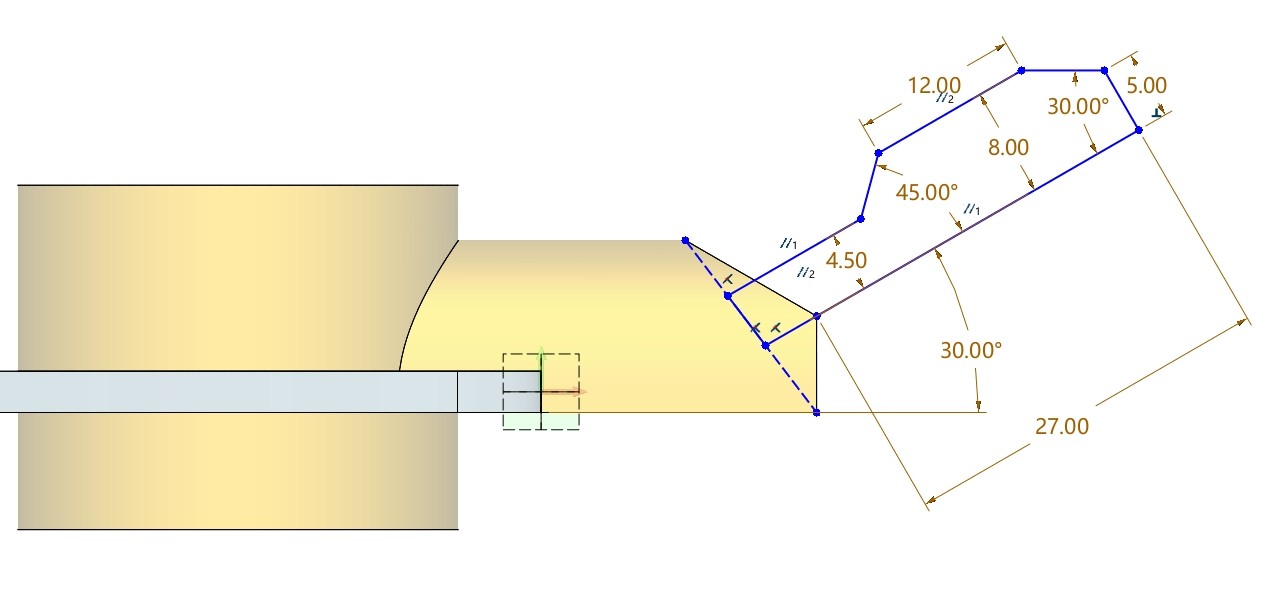

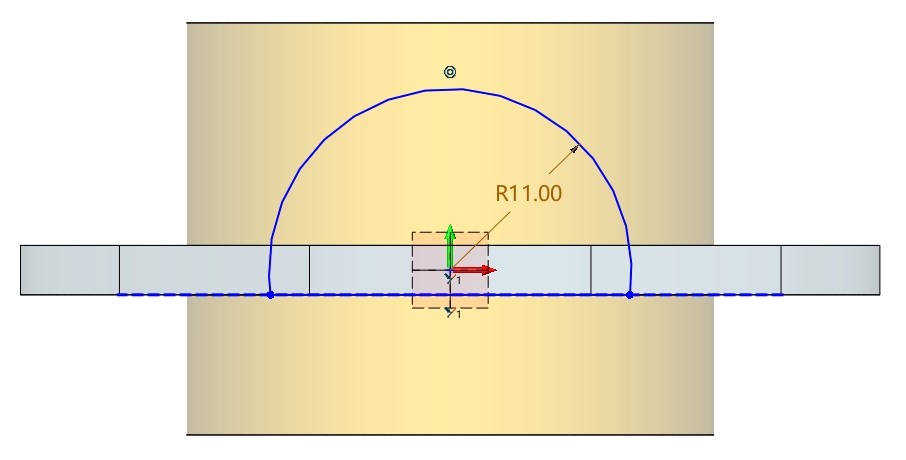

第12步：使用造型页面下的草图，在XZ工作平面上创建下面草图

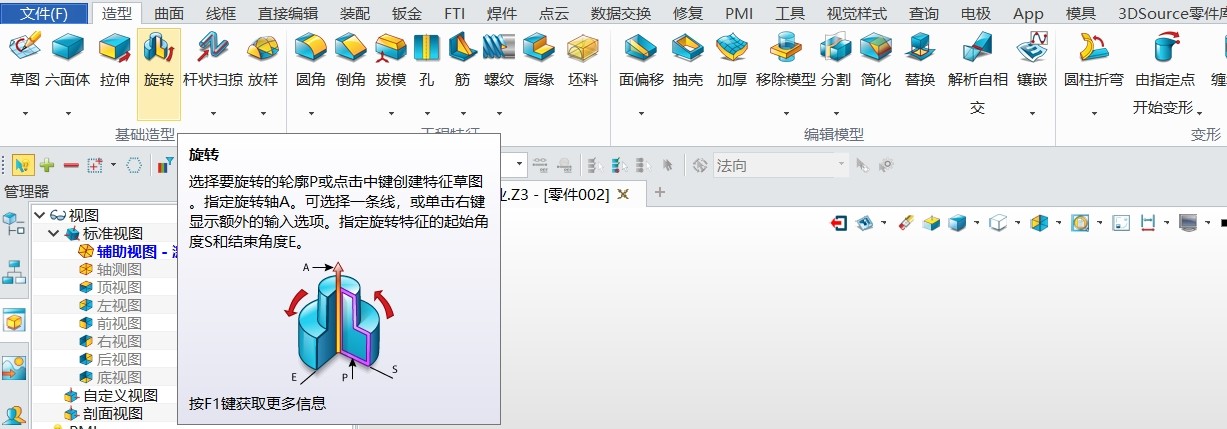

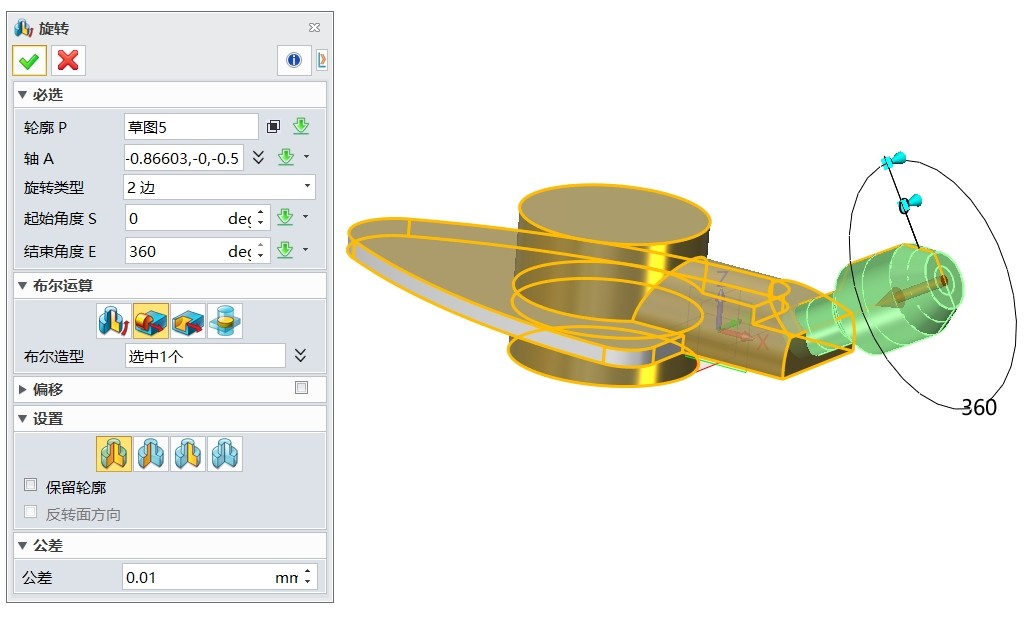

第13步：拾取上步草图进行旋转，旋转类型为2边，起始角度为0，结束角度为360，布尔运算为加运算

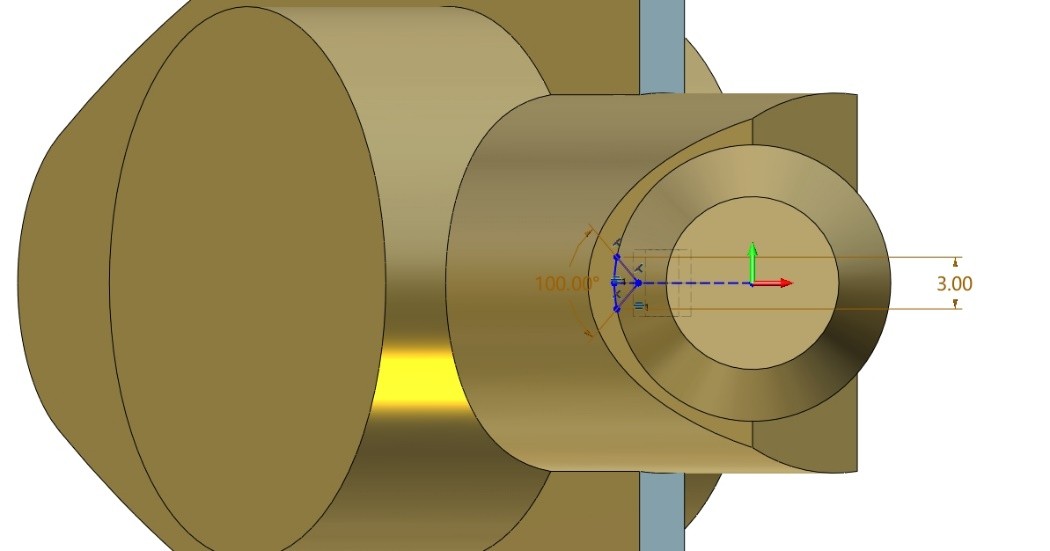

第14步：在旋转后生成的端面上绘制下面草图

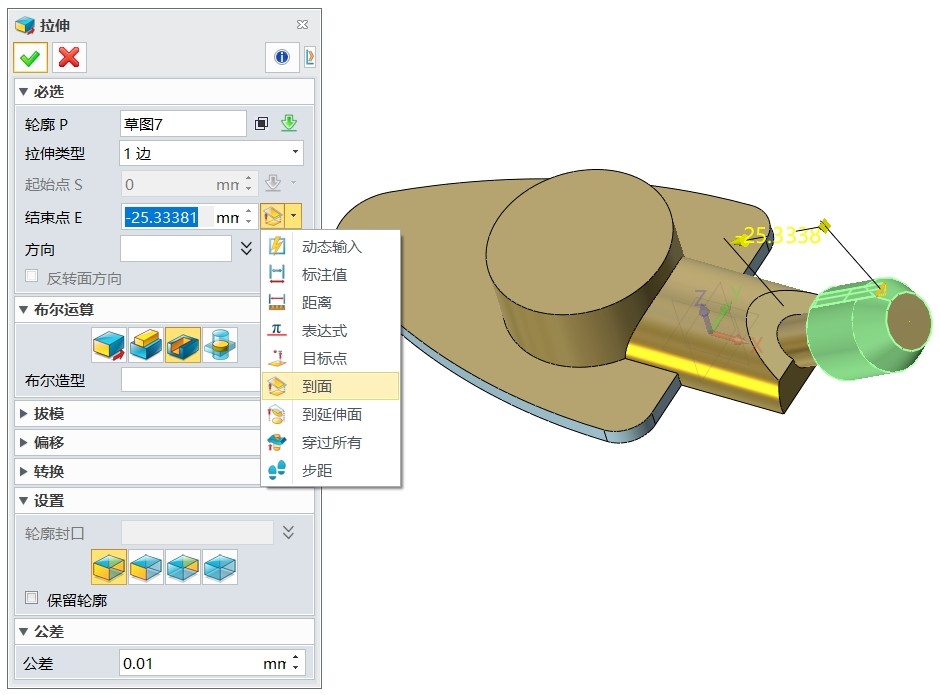

第15步：拾取上步草图进行拉伸，拉伸类型为1边，结束点选择到面，面选择拉伸的终止面，布尔运算为减运算

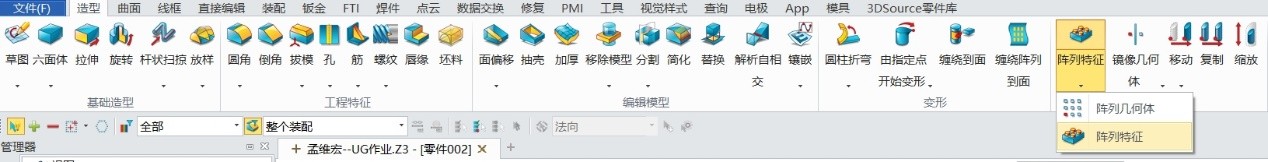

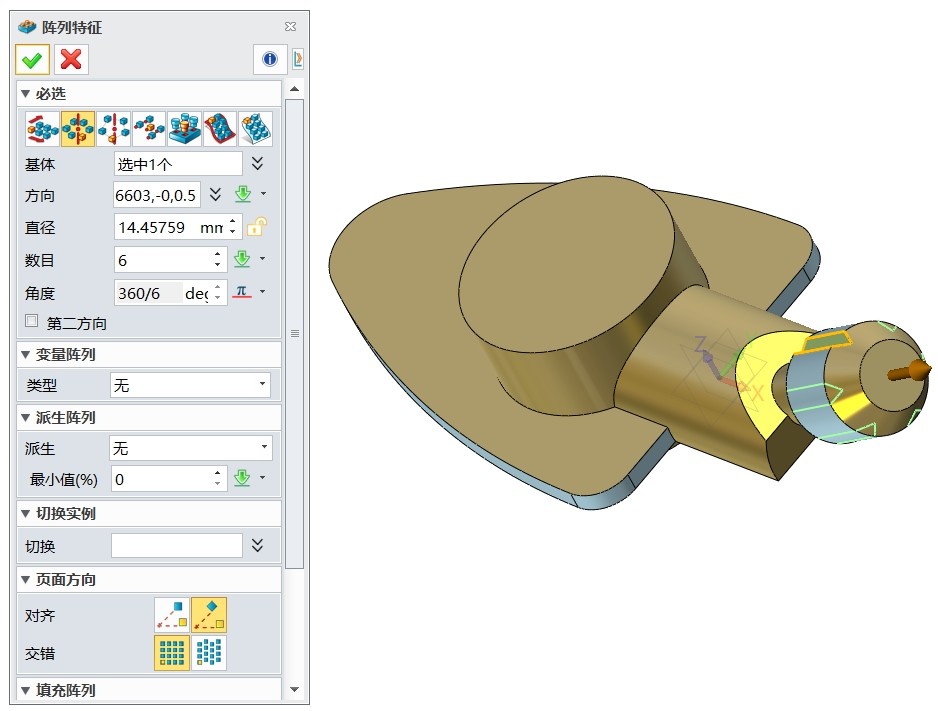

第16步：使用阵列特征，对上部拉伸切除的部分进行圆形阵列，方向为旋转台中心，数目为6，角度为60

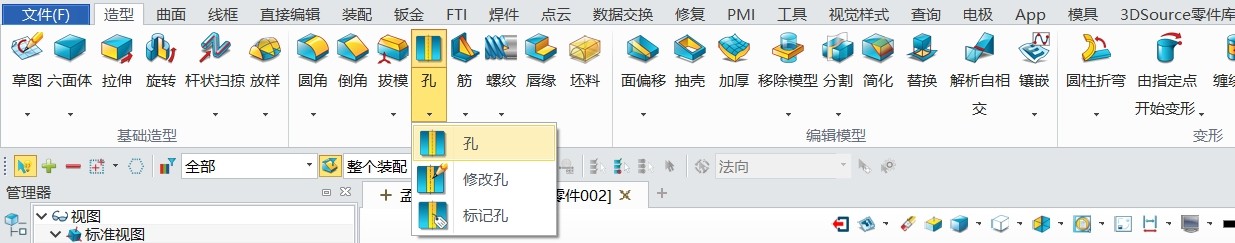

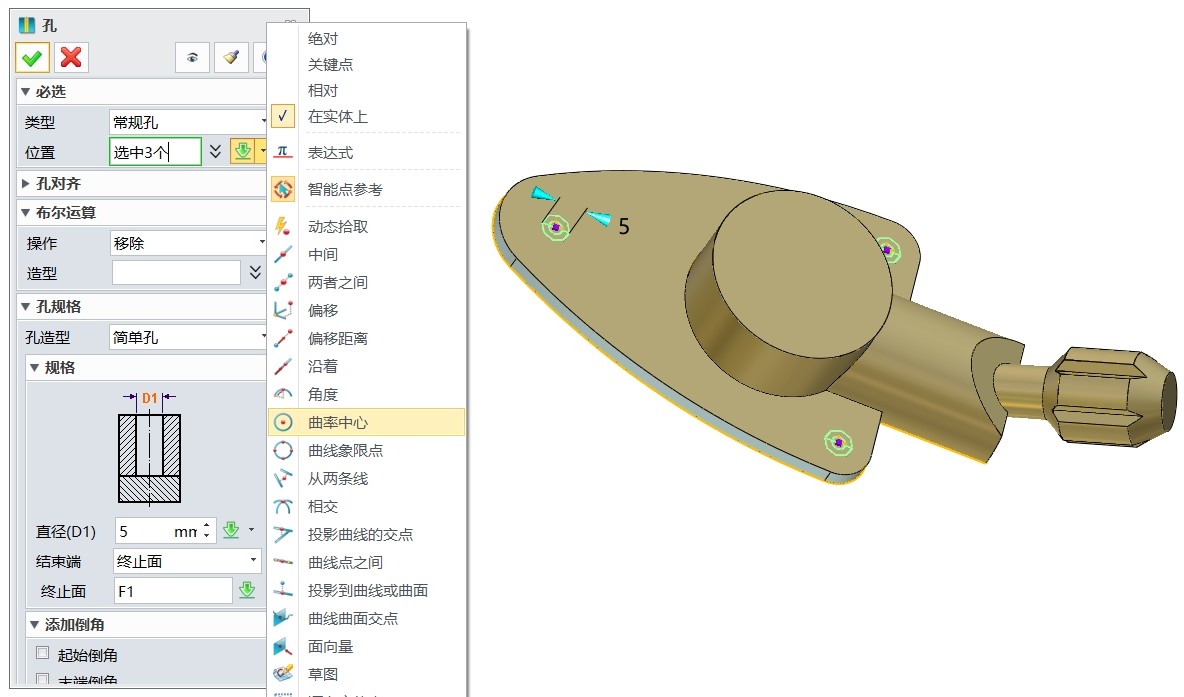

第17步：使用孔，类型为常规孔，直径为5mm，位置选择曲率中心，即选择孔同心的曲线中心点，布尔运算为移除





继续使用孔，类型为常规孔，直径为20mm，位置选择曲率中心，结束端可选择终止面或者通孔，布尔运算为移除。



第18步：使用造型页面下的草图，在XZ工作平面上创建下面草图，注意在线框模式下绘图

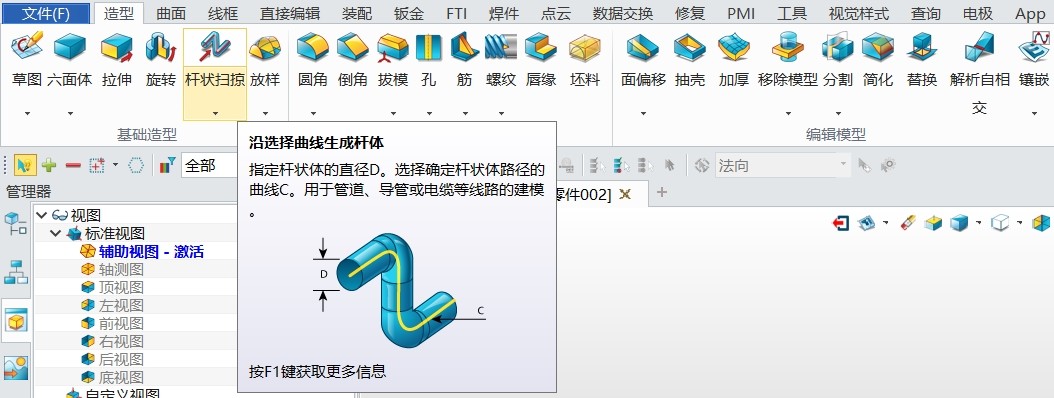

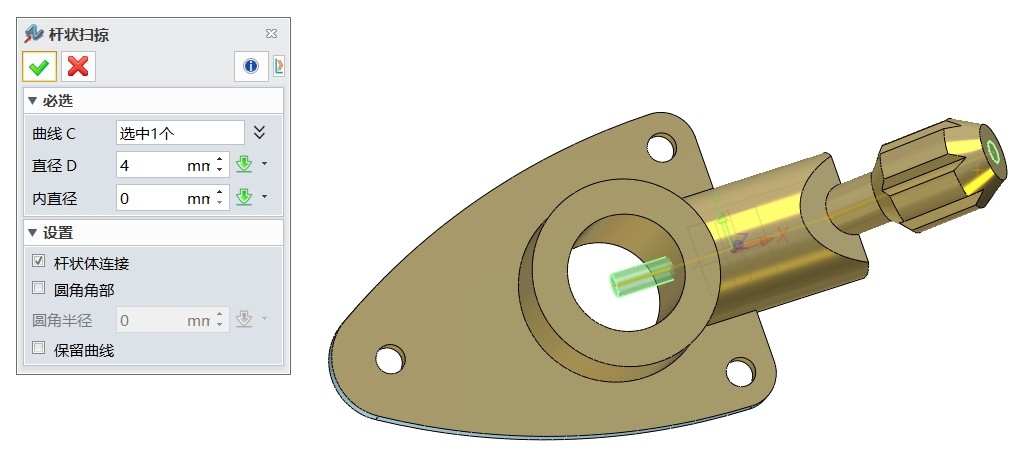

第19步：拾取上步草图进行杆状扫掠，直径为4mm，内直径为0

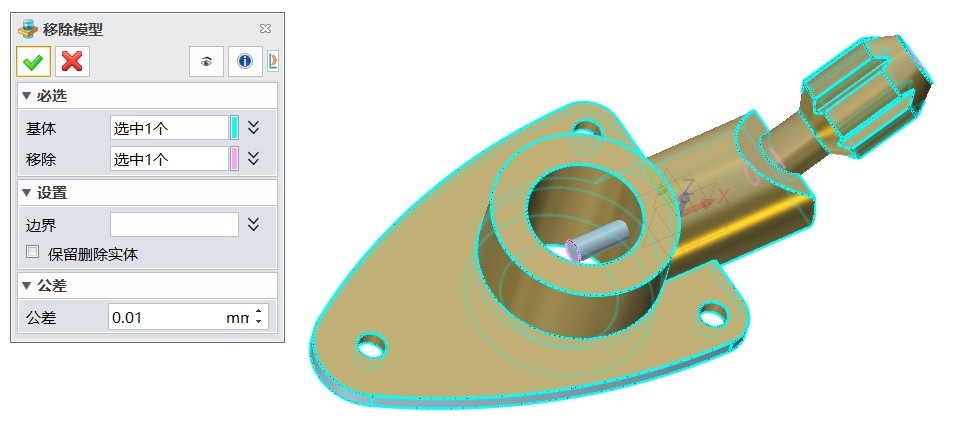

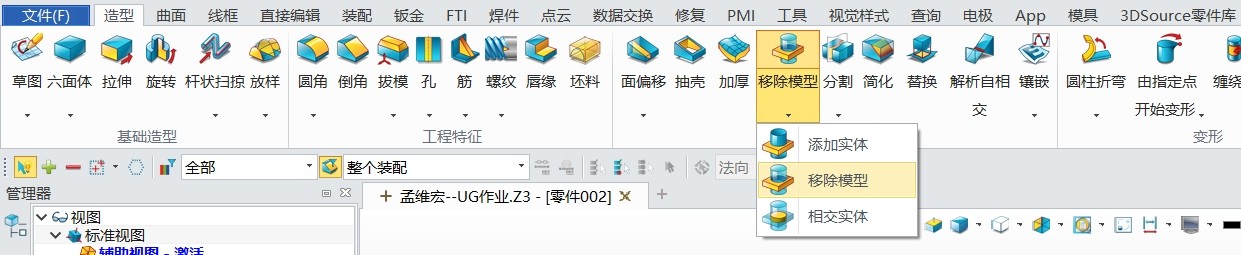

第20步：使用移除模型，基体为前面绘制的模型，移除杆状扫掠生成的杆模型

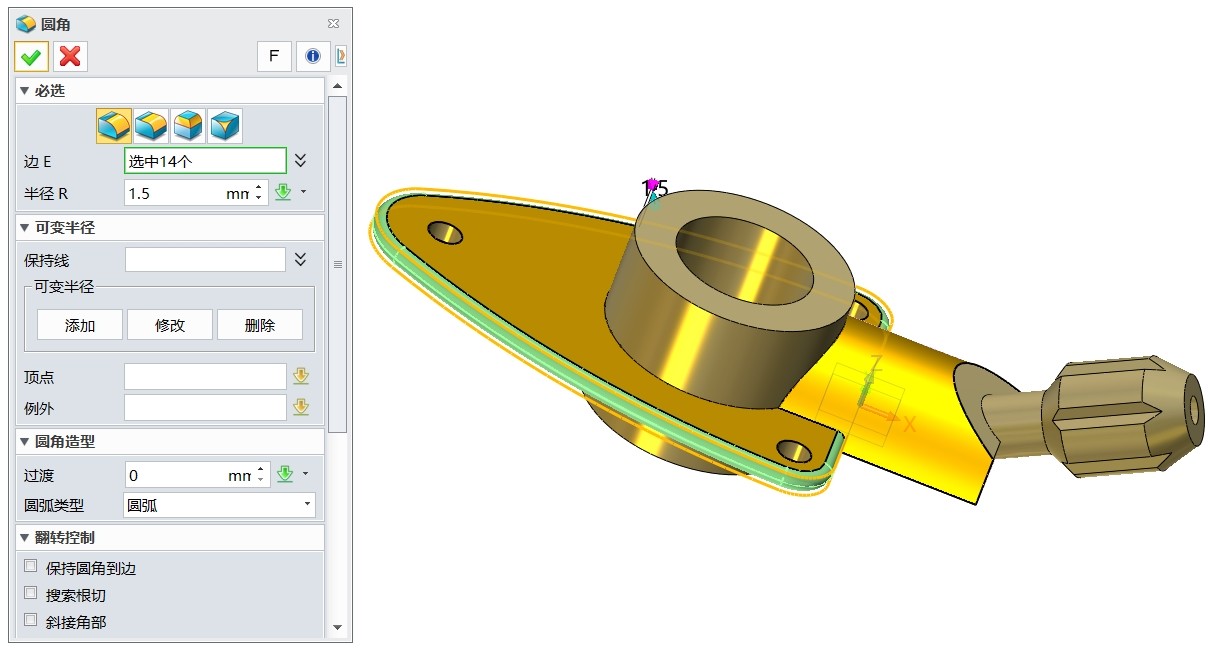

第21步：使用圆角，对下图中所选的边进行倒圆角，半径为1.5mm



3、渲染

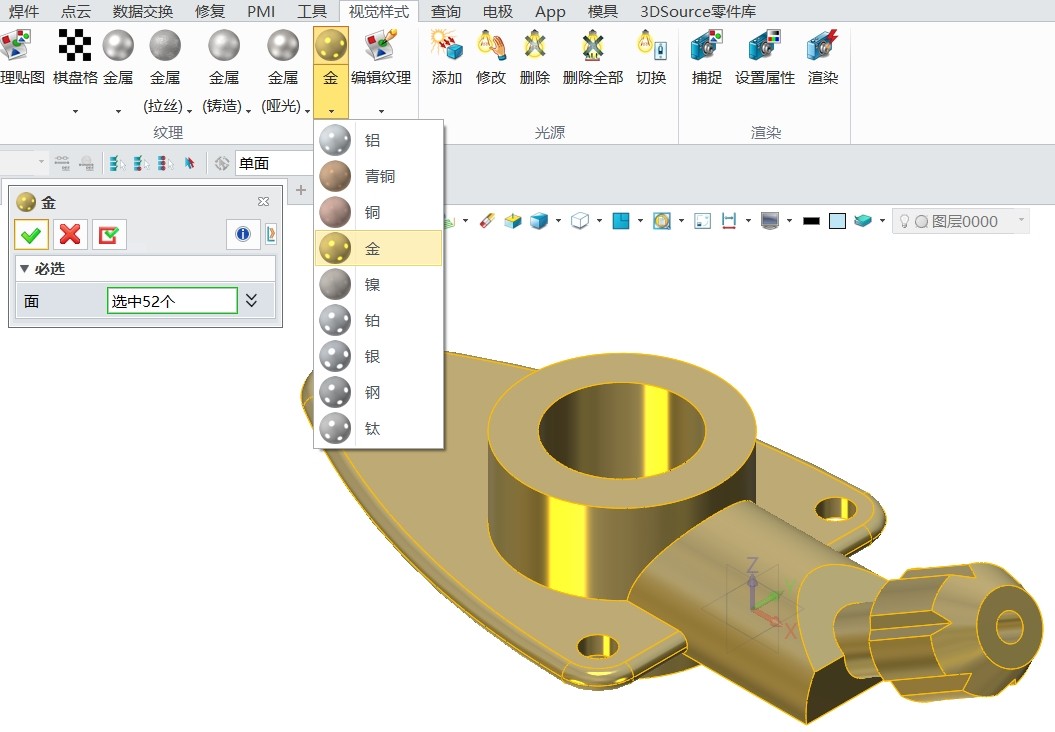

第22步： 添加金属金材质，这样模型会有更接近金材质的色彩

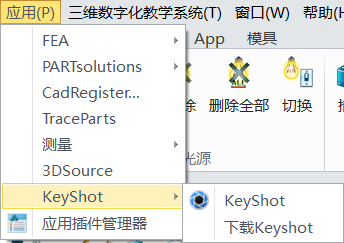

第23步：在三维环境，进入KeyShot

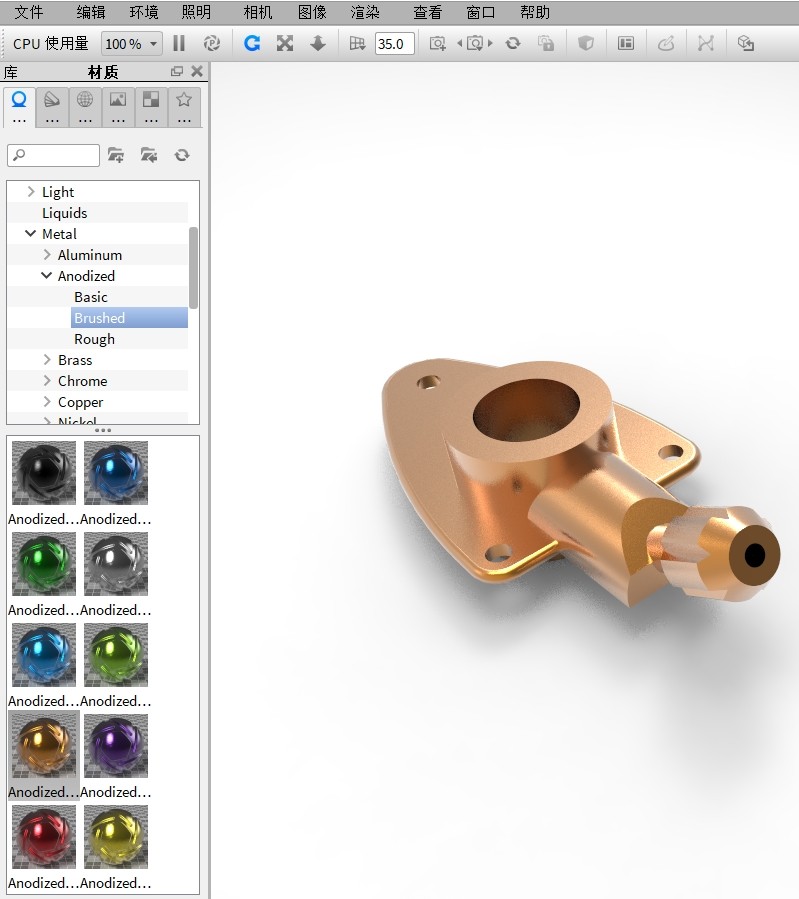

第24步：添加材质



第25步： 完成渲染。
