ZBrush教程：如何使用现实主义创建角色？

创建任何3D 角色，都要深入了解雕刻、重新拓扑、UV 、置换贴图和照明等知识，以及各种3D 应用程序的结合使用。

我们今天所要讲的案例，就要结合Modo 和ZBrush ® 3D 图形绘制软件，学会合理设置和使用置换贴图来提高3D 工作流程。当然，你也可以使用其他任何应用程序替代Modo ，ZBrush 中的步骤也是一样的，因为输出的贴图可以在任何3D 软件里使用。

设置正确的置换贴图对于任何3D艺术家来说都是很棘手的，而且在许多情况下它们是必不可少的，因此在使用ZBrush 和其他应用程序的时候，深入了解如何使用置换贴图至关重要。

1、理解设计的重要性

在你开始使用任何类型的重新拓扑或UV 之前，你需要有一个很好的设计。你的设计越清晰，后面操作就越容易。如果重新拓扑、UV 或者给角色添加了纹理之后需要更改设计，这个角色将变得非常复杂，所以最好不要在设计阶段进行其他更改。在这个过程中有一个共同的问题，就是很容易跳过主次形状，直接转到细节。你的设计越好，最终的形象就越强烈。

2、使用重新拓扑工具

可以在Modo 中进行重新拓扑，当然也可以选择你喜欢的其他应用程序，Maya 是个不错的选择。重新拓扑时，请确保多边形稍微大一点，以便获得更多细节。如果一开始多边形很小，以后很难得到清晰的模型。

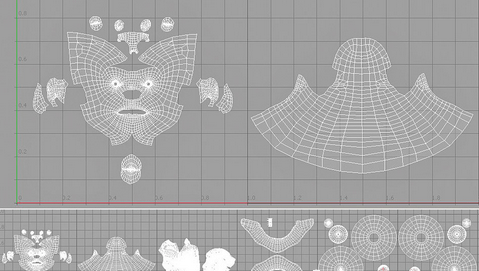

3、使用UDIM UV 贴图

UV 贴图的时候坚持UDIM 系统，这意味着你不会在消极的UV 空间里工作。UDIM 数量以1001 开始，U=0 ，Y=0 ，这个设置可以保持角色清晰，也更好使用。你也可以使用UDIM 规范轻松从ZBrush 导出所有的置换贴图。上图中，模型的头部被拆分为两个UDIM ，拆分数量完全取决于你想离相机有多近，在实际制作中，一个完整的角色可能有超过50-100 个UDIM 。

4、将雕塑投影到清晰的模型上

要将雕塑投影到清晰的模型上，必须将模型细分到最高级别，200-600 万多边形之间比较理想。接着，进入Store Morph Target （使用界面底部按钮），然后在最高级别上创建图层，确保只有你想投影的subtool 可见，可以将你觉得不能恰当投影的区域遮罩，如嘴唇、眼睛、鼻子蛀牙等部位。再接着，依次点击Tool>SubTool>Project>ProjectAll ，记得将PA Blur-Amount 设置为0 （默认是10 ）。如果出错也别担心，可以使用Morph 笔刷绘制出出错的区域。

5、定义特征

这个时候，我们有了一个清晰的模型，并且在模型上做了一些适当的雕刻，但是它仍然需要改进。为了确保模型的所有特征都很紧凑和完整，您可以忽略眼睛、鼻子、耳朵和嘴巴。有些人喜欢把这些区域隔离开来，花时间在每个区域，直到他们对定义感到满意。

6、添加至关重要的细节到模型上

这一步很多人一开始就容易草率处理，但细节不应草率处理，也不应与不重要混淆，或在这一步之前就不应考虑。为了真正达到最终的逼真度，小细节是非常重要的。它们真的有助于打破模型上的亮点，呈现自然和有机的外观。

7、使用置换贴图

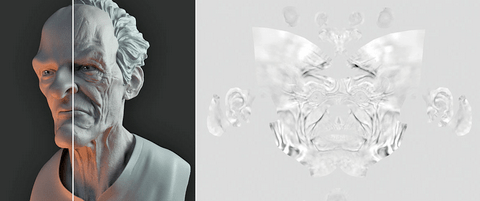

此时的模型已经有了合适的行业级别的UV 和拓扑结构，支持所有主要的形式，也意味着现在是置换贴图的时刻了。涉及到创建其他模型细节时，置换贴图是第一位。那么什么是置换贴图呢？简而言之，置换贴图是一种纹理贴图，包括来自ZBrush 的所有雕塑。它可以在任何渲染引擎中应用到低多边形模型，使其只在渲染时间渲染雕塑，它的好处是你可以动画低多边形模型，在渲染的时候仍然可以拥有高多边形的外观。

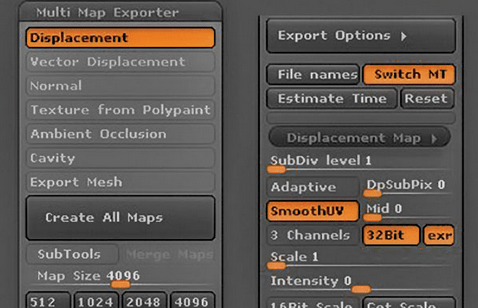

8、恰当设置MME

使用ZBrush 的Multi Map Exporter （多贴图导出器）从ZBrush 生成置换贴图，它提供了比传统置换贴图提取工艺多得多的设置，加上它有UDIM 导出支持。上图展示了正确的设置，可以具体参考一下。

9、重命名文件

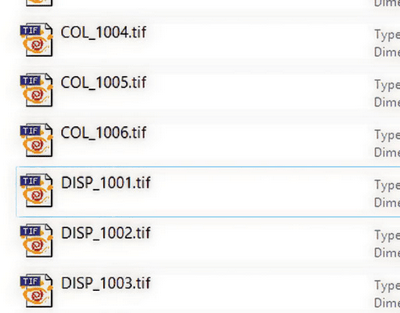

重命名文件，默认情况下你会获得一些ZBrush 以外的文件名，保持文件干净，你的工作流程也将顺畅得多，可以使用下面这种命名规范：DISP_####.exr ( 或者tif) ，这里的#### 指的是UDIM 数量。

10、导出& 导入

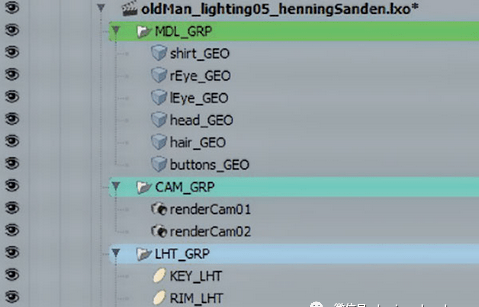

从最低级别开始导出所有几何图形，然后导入到Modo 中，根据需求重命名模型（可以使用模型名称_GEO ），再将其分组。

11、分配UDIM

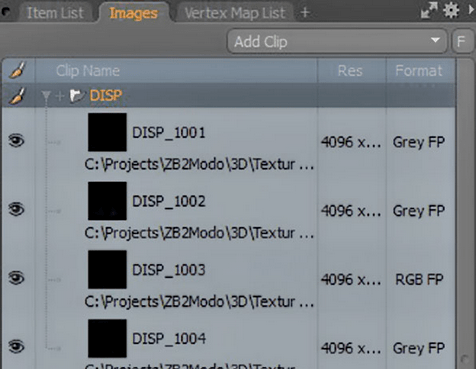

这个在Modo 里很容易操作：

1 、在Render 选项卡里，进入Images 标签；

2 、点击Clip ；

3 、载入UDIMs 。选择所有置换贴图图像，将会创建一个名为DISP 的文件夹，里面包含了所有的贴图。

12、分配材质

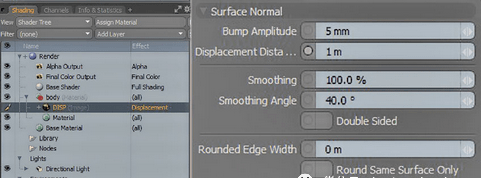

现在需要使用置换贴图了：

1 、分配材质到模型（快捷键是M ）；

2 、使用添加图层按钮，选择图像贴图> 使用Clip Browser 选项；

3 、选择后面没有数字的贴图，也就是名称里只有DISP 的贴图；

4 、右击该置换贴图，然后设置效果；

5 、在Material Ref 下面，将置换贴图距离设置为1m ，这将确保模型置换正确的数量。

13、调整设置

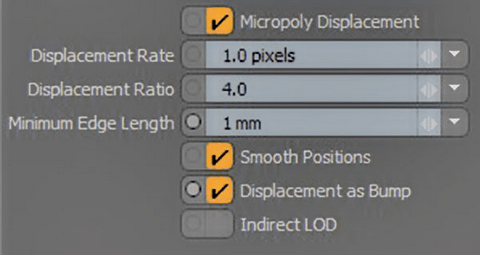

在渲染选项卡里的‘设置’下面调整置换贴图设置，可以将置换设置为凹凸，这样做能够轻松将置换贴图的部件放进凹凸插槽，让其渲染起来更快。

还要调整最小边缘长度，默认的100um 实在太小了，这意味着要渲染很久很久，因此可以将其设置为1mm 。

14 、掌握逼真照明的艺术

为了得到一个合适的位移图，所有步骤都应该正确有序地完成。如果仓促完成任何一步，最终效果都不理想。

你的拓扑结构应该漂亮且均匀分布，没有任何拓扑错误。如果你的拓扑结构、UV 和多贴图导出器设置是一致的，那么你的置换贴图应该非常好。

这是一个需要时间学习的过程。一旦你了解了完成过程，你将有更多的时间来处理位移映射和纠正错误。使用置换贴图在3D的其他区域创建有趣的效果，不一定与雕刻相关。
